空压机断油保护装置到底怎么工作的?
发布时间：2026/7/29 15:59:58 来源：郑州广众科技 作者：Anna
空压机断油保护装置到底是怎么工作的?下面进行介绍：
先看空压机断油保护装置完整工作原理
整体逻辑：实时监测润滑油压力→油压低于安全值先声光报警→延时确认确实缺油 / 断油→强制停机，防止机头、轴承干磨抱死烧毁。只针对油润滑空压机，无油机不需要。
整套分为油路检测、信号采集、控制逻辑、执行停机四部分。
一、空压机断油保护装置硬件组成
油压传感器 / 压力变送器：装在供油路上，采集润滑油实时压力;
断油保护控制器(主机)：设定油压下限、报警延时、停机延时;
声光报警器;
继电器硬接线回路，串入空压机启停控制电路;
加载取信号线：区分空载、加载工况，避免误报。
二、空压机断油保护装置完整分步工作流程
步骤 1：空压机启动建立油压
空压机开机，油泵运转，润滑油从油箱加压，经过油滤输送到主机机头、轴承、齿轮。
正常运行有稳定油压(常规螺杆机正常油压 0.2~0.4MPa，不同机型有标准值)，传感器把压力转为电信号传给保护控制器。
步骤 2：区分空载 / 加载，防止误报警(关键)
空压机空载时进气阀关闭、负载低，润滑油油压本身会偏低。
保护装置接入空压机加载电磁阀信号：
设备空载：保护暂时放宽油压判定，不会低压报警停机;
设备加载产气：进入正常严苛保护模式，严格按设定油压判断。
步骤 3：正常运行，保护待机
油压高于设定下限值，控制器判定供油正常，无任何动作，空压机正常运转。
步骤 4：油压异常下跌，进入报警阶段
出现以下故障都会油压骤降：润滑油漏光、油泵损坏、油滤严重堵塞、油管爆裂、油位太低吸不上油。
压力低于设定保护下限，控制器立刻驱动声光报警器亮灯、蜂鸣。
设备自带短延时(一般 5~10 秒)：
用来过滤瞬间油压波动(比如瞬间震动、阀门波动)，避免颠簸误停机。
步骤 5：延时确认故障，强制停机
延时时间内油压依旧偏低，控制器内部继电器动作：
串联在空压机主控制回路的常闭硬触点断开，直接切断空压机接触器控制电源，主机立刻停机。
重点：用独立硬线停机，不是只靠空压机电脑板。就算空压机主控 PLC 死机、主板故障，硬件回路依旧能停机。
步骤 6：停机锁定，必须人工复位
保护停机后空压机断油保护装置自锁，不会自动重启。必须人工排查漏油、缺油、油泵、油滤等故障，手动复位保护装置，空压机才能再次启动，避免故障反复开机磨坏机头。
总结：
空压机断油保护装置在空压机加载运行中持续监测供油压力，低压先报警预留处置时间，短暂波动不关机;持续低压判定真正断油缺油，硬件强制停机并自锁，杜绝无油干转磨坏主机。

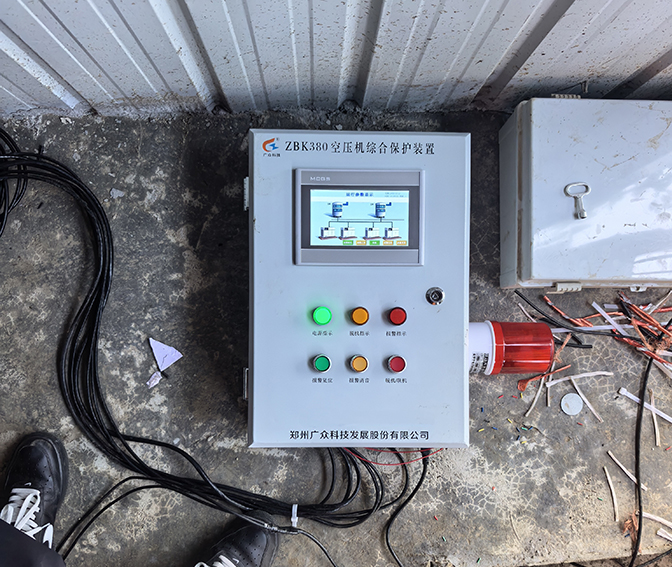

郑州广众科技发展股份有限公司，专业生产ZBK380型空压机断油保护装置，ZBK380型空压机综合保护装置。想了解更多关于空压机断油保护装置的信息，请致电生产厂家郑州广众科技发展股份有限公司：17337138705(微信同号)
