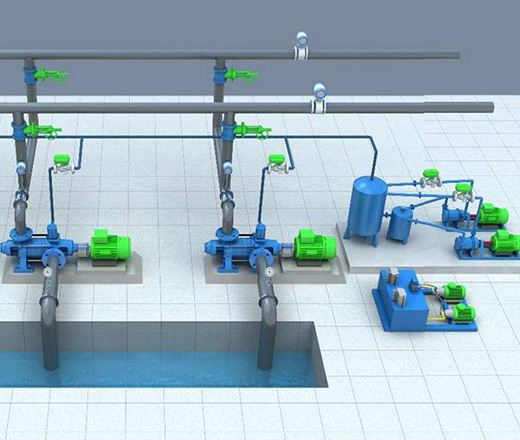

井下水泵房在线监控系统

发布时间：2021-4-9 13:15:44

　　井下水泵房在线监控系统，郑州广众科技发展股份有限公司为您提供，业务合作电话：17337138705

　　一、设计依据

　　GB3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求

　　GB3836.4-2000 爆炸性气体环境用电气设备 第4部分：本质安全型“i”

　　GB50017-2003 钢结构设计规范

　　GB50040-1996 动力机器基础设计规范

　　GB50054-1995 低压配电设计规范

　　GB50055-1993 通用用电设备配电设计规范

　　GB50093-2002 自动化仪表工程施工及验收规范

　　GB50215-2005 煤炭工业矿井设计规范

　　GB50451-2008 煤矿井下排水泵站及排水管路设计规范

　　GBJ42-1981 工业企业通信设计规范

　　GB/T13729-2002 远程终端设备

　　GB/T13926.2～4-1992 工业过程测量和控制装置的电磁兼容性

　　AQ6201-2006 煤矿安全监控系统通用技术要求

　　MT209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求

　　MT/T772-1998 煤矿安全监控系统主要性能测试方法

　　MT/T1008-2006 煤矿安全生产监控系统软件通用技术要求

　　煤矿安全规程 (2010年版)

　　二、 选型原则

　　1，符合《煤矿安全规程》第四百四十四条“井下电器设备选用规定”。所有设备最低配置为“矿用一般型”设备，优先选用本安型设备和防爆设备。

　　2，符合煤安监技装字[2001]109号“关于公布执行安全标志管理的煤矿矿用产品目录(第一批)的通知”、所有设备应有“安标”。

　　3，选用可靠性高、智能型、先进性、可扩展型、兼容性强的设备。

　　4，选用布线简单的设备。

　　5，系统所选设备在工作安全可靠、实用的前提下，还要充分考虑技术的先进性。

　　6，系统的硬件设计要充分考虑到将来扩充的需要，控制器的选用要留有足够的余量。

　　7，系统的网络接口要配置完善，为将来集成其他采区泵房子系统或接入矿井信息化系统预留接口。

　　三，系统特点

　　1，无需人为干预，由下位机自动控制，根据水位自动启、停水泵，自动实现水泵的轮换工作，做出合理调度。

　　2，本系统保留了设备原先手动控制方式，手动控制具有优先控制权，保证了即使系统出现故障，也可以在手动控制下实现水泵的正常工作。

　　3，系统的实时性好，对各设备的运行工况能够实时监测、实时控制。

　　4，可以随时查询、打印实时趋势及任意时间段的历史趋势。

　　5，人机界面显示的内容丰富、形象、直观，操作简单、易懂。

　　6，软件中嵌入了大量的控制策略，可以根据实际情况做出不同的决策，大大提高了系统的自动化程度和智能程度。

　　7，根据不同时期的具体情况，可以对软件的运行参数进行调整，以适应复杂的情况，提高了系统的适应性。

　　8，系统能够进行远距离监控，并可无限扩展。
